封闭式共箱母线槽介绍:
封闭式共箱母线两侧为散热器式的铝镁合金型材,厚度达到 5.5mm, 由于散热条亦可增强侧板钢性强度,因此两侧高度可达到 305mm 高度亦可无须任何加强措施。上下封板采用敷铝锌板,亦是保证组装成型后母线整体的结构强度。侧板与底板采用高强度进口铆钉铆紧。盖板与两侧板则用螺栓连接。每节母线一般在上部都有合理的设有标准检修孔(也可根据现场需求侧面设置),检修口处独特的制作工艺和高要求的伸缩节连接技术,使母线外壳防护等级高达 1IP54。 在通常户外环境下安装无需调整防护等级。

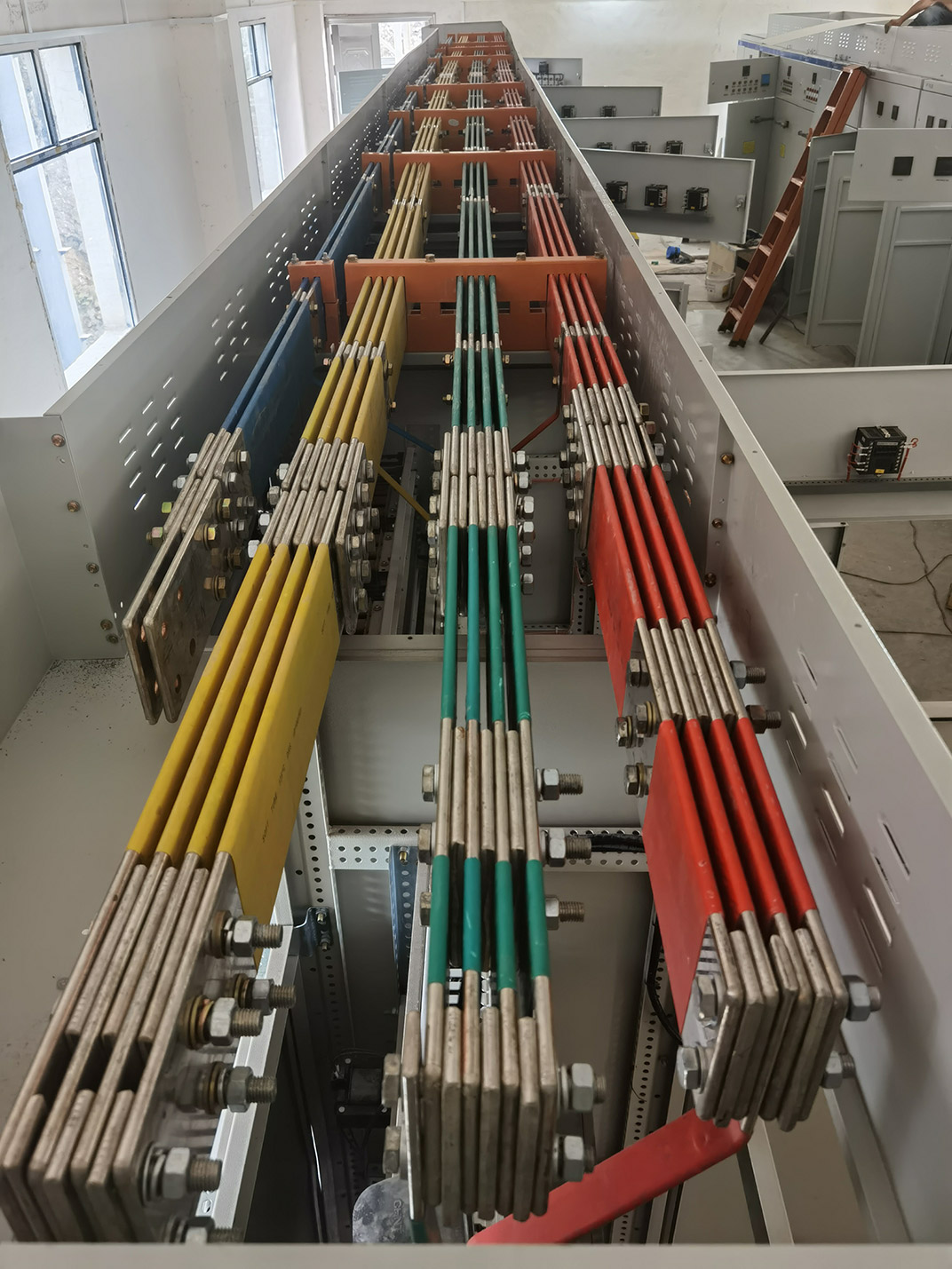

封闭式共箱母线槽内部照片
共箱母线槽简单理解,三线或四线、五线铜排或铝排作为材料,现场组装安装在一个相对较大(比密集型大)的箱体内。
封闭式共箱母线槽结构特点
精致的制作工艺和合理的结构使母线制后,共箱母线槽表面精致大方,达到户外户内无积水要求。在必要的母线底板上有集水槽,在集水槽的端部设有集水自动放弃装置。既能有效地放弃母线内部积水,又能阻挡灰生及异物的进入。
共箱母线槽总体直线长度超过 40M,或者是穿越建筑结构中的伸缩缝,采用伸缩节,它主要是实现水平、垂直方向两个自由度的调节,不仅能满足不同温降及热涨冷缩引起的伸缩要求。还可以对基础沉降所引!超的误差进行补偿。其特殊的伸缩节设计,使较大的母线箱体能够灵活拼接,从而使母线系统的设计、安装能够达到程序化、标准化。
共箱母线槽产品技术参数
额定工频千试耐受电压(1min)、额定(雷电)沖古耐受电压、额定工作电压、 最高工作电压。
