垂直安装母线槽
垂直安装一般用于从楼底到楼上安装母线槽。
1.通过地板测量预留孔位置,用螺栓将两个角钢支架与母线槽连接,然后用供应商提供的螺栓覆盖防震弹簧和垫片,拧紧螺母,并将其固定在槽钢支架上。(根据母线槽的类型和容量,由供应商指定弹簧支撑组的数量。
2.将母线槽固定在水平压板、螺栓、螺母、平垫圈和弹簧垫圈上“-”角钢支架。然后将其分段向上安装,以确保母线槽的垂直度(用磁线锤击垂直线)。用盖板盖住端子,并用螺栓固定。
水平安装母线槽
水平安装一般用于车库、地下室、配电房水平类在同一水平内安装母线槽。不上楼。

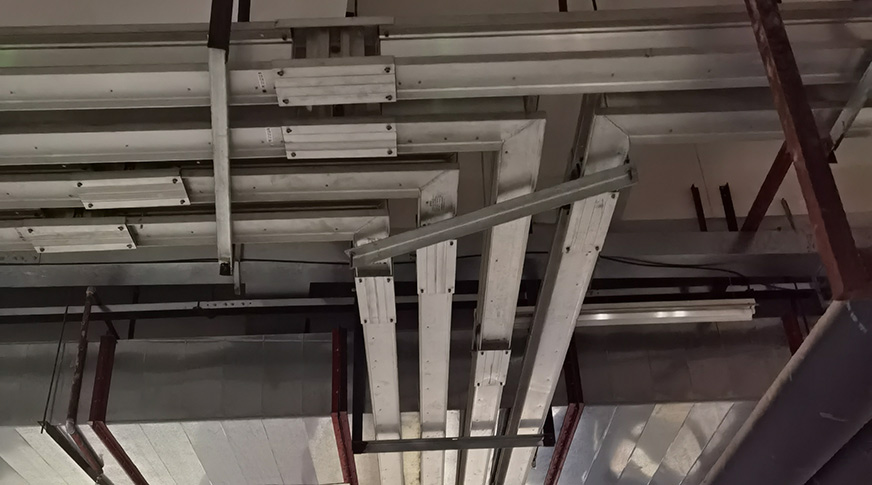

地下室安装的水平母线槽案例
1.水平安装时,将母线槽(水平)固定在角钢吊架的支架上,用水平夹具、螺栓、螺母、平垫圈和弹簧垫圈。
2.水平安装。将夹具、螺栓、螺母、平垫圈和弹簧垫圈固定在角钢支架上。水平安装母线槽时,保证母线槽的水平度,在端子上加一个端子盖,用螺栓紧固。
将母线槽的小头插入另一个母线槽的大头,将支撑绝缘板垫在母线槽和母线槽外侧之间,然后穿上绝缘螺栓将垫片压平。弹簧垫圈,然后拧紧螺母,用扭矩扳手拧紧,直到达到规定扭矩并固定上下盖板。
